SEM500-200A3 휴대용 3상전력 측정로거
(200A용)



2023년 한국 최초로 휴대용 3상 전력측정 로거 개발
기존 시장에 진출한 일본제, 유럽제 휴대용 측정기의 1/5 가격으로 공급


3.2" TFT LCD, 계기 뒷면에 4개의 자석장착으로 철판이면 어디든 쉽게 부착가능, 이동이 간편한 200A 집개식 크램프 3개 공급, 슈퍼케페시터를
장착하여 CLOCK BACKUP, CLAMP 길이 연장 가능,
3상3선/3상4선 측정가능, 용량이 다른 CLAMP 교체 가능, 23개 메뉴화면

SD CARD 장착으로 15분간격 10년 데이터 저장가능,
SD CARD 화일 GRAPH로 보는 소프트웨어 제공,
365일 DATA REPORT 소프트웨어제공,
내장 FLASH 메모리에 1시간 간격 DATA 2년분 저장,
LAN 혹은 WIFI 로 5년간 WEB CLOUD 서비스 무료제공,
SD CARD 펌웨어 UPGRADE 5년 무료 제공.

32찬넬 감시저장 소프트웨어 한시 무료 제공,





23개 메뉴 페이지

일간/주간/월간/년간 BAR GRAPH 및 TABLE 제공,
비교 BAR GRAPH 제공(어제/오늘, 지난주/이번주, 전월/금월),
낭비되는 에너지 표시 기능 (주중/주말), 타이머 기능 (기간/시간)
경보 기능 (최대치 이상 전력 사용시 경보),
온습도 표시 기능 (온습도 센서 옵션)
CT/PT 배율 변경 기능, 3상3선/3상 4선 배선 변경 기능
1년 1회 365일 DATA 원격 수집 기능 (RS-485 통신)
WIFI 설정 기능

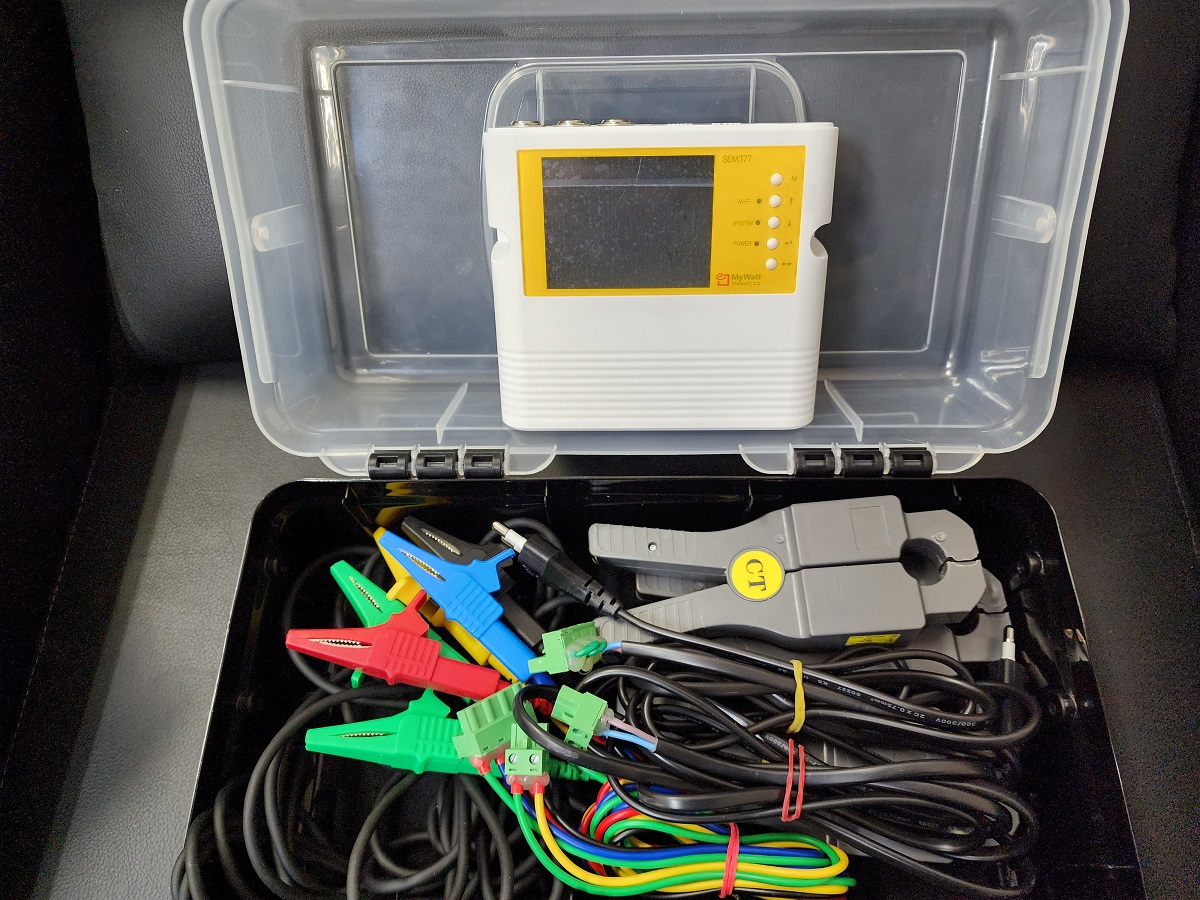

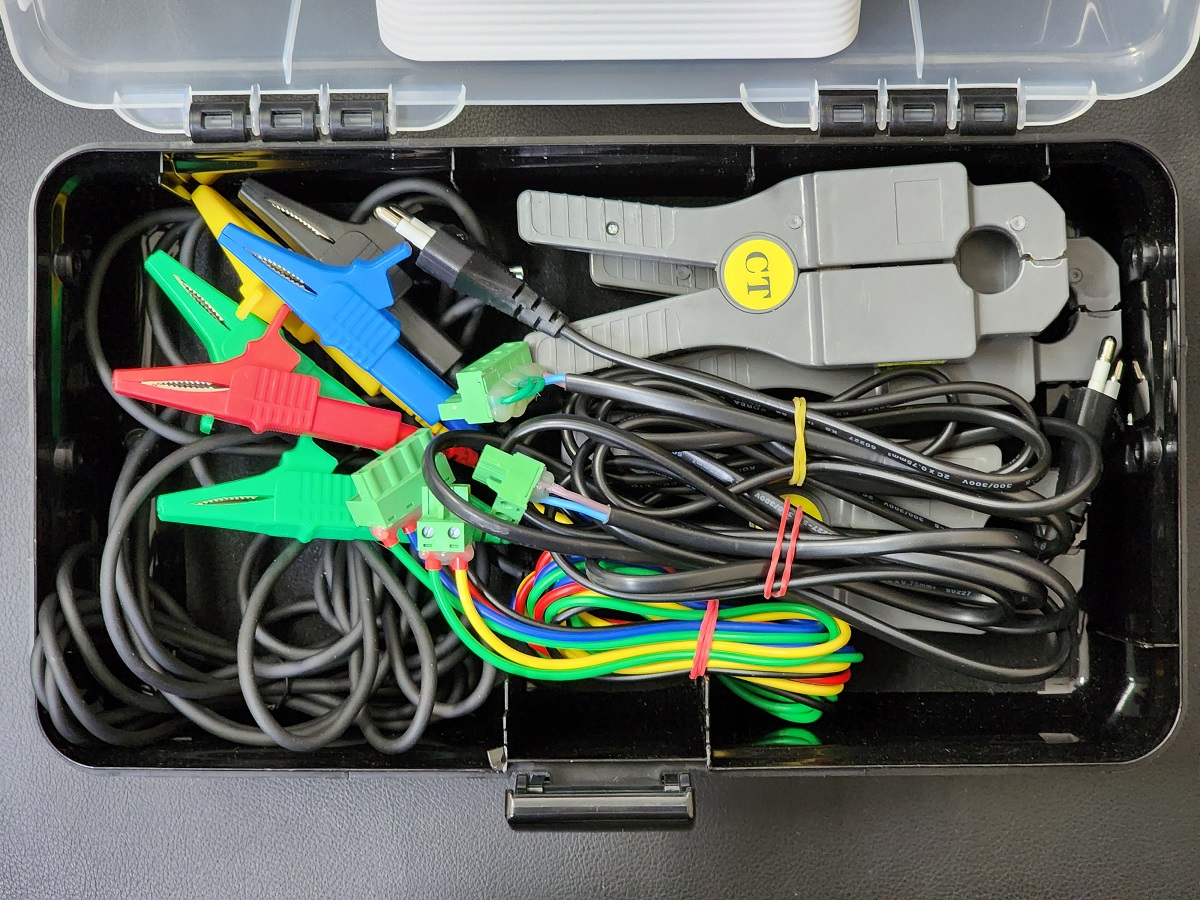

SEM500-200A3 SET 구성 제품
(단 200A 집게형 CLAMP 3개만 제공 합니다, 옵션으로 1000A 집게형도 있습니다)





200A 집게형 CLAMP (20MM ID)


100A, 200A CLAMP



MY6CA (전류 측정용 6-COLOR 케이블 + 악어 클립) 제공


MY220V3 CABLE SET (멀티텝 제외)






WIFI 사용이 안되는 지역에서 CLOUD 서비스를 하기 위하여 LTE 장비 사용 가능
(LTE 장비 1대로 계기 2개의 자료 수집 가능)



계기 후면에 자석 장착으로 배전반 철판에 마음대로 부탁하여 사용이 가능




24시간 전기 사용량 표시 TABLE


MENU1 (실시간 전력 및 누적량 표시,
전압/전류/역률/주파수 표시 )
MENU2 (DAILY GRAPH, 일간 그래프)


MENU3 ((일간 및 월간 전기 사용량 및 비용 표시) MENU4 (TIMER1, TIMER2 타이머)


MENU5 (온습도, 온도 ) MENU6 (PRESSURE 공기압)


MENU7 (MONTLY GRAPH 월간 그래프) MENU8 (WEEKLY GRAPH, 주간 그래프)


MENU9 (WEEKLY GRAPH, 주간 그래프) MENU10 (MONTHLY CHART, 월간 전기 내역)


온습도 센서, 온도 센서, 압력 센서 - 옵션



SOFTWARE (RS-485 CABLE 을 이용하여 2초 간격 자료 수집 가능)




 32찬넬 자료 수집및 저장 소프트웨어





365D일 전력사용 REPORT 소프트웨어

(시간별/일별/월별/년별 데이터 표시, 1일중 PEAK 시간표시,
1일 평균 전력량 표시,  RS-485 통신으로 수집)


WEB CLOUD 서비스 (순간 및 누적량 표시, 1분 간격 GRAPH 표시)




30 CHANNEL CLOUD 서비스





제공되는 CLOUD 서비중의 하나로 자동으로 실시간 측정된 자료를
년/월/일/시 로 구분하여 저장 합니다





365DAY CLOUD 서비스 (3개월에 1회 CLOUD 에서 SEM360 본체 와 직접 연결하여
저장된 자료 를 다운로드 하는 기능)





SEM386 사이즈 및 연결 방법





전류 CLAMP 연결 방법
(CT 방향을 전류의 흐름 방향으로 맞추지 않으면 전류 측정이 음수로 나옵니다)
