SEM377 (3.2" LCD) 스마트 에너지 로거 - 특허제품


3.2" TFT LCD, 계기 뒷면에 4개의 자석장착으로 철판이면 어디든 쉽게 부착가능, 각종 착탈식 CLAMP 공급(100A, 200A, 500A, 1000A, 2000A), 슈퍼케페시터를 장착한 CLOCK BACKUP, CLAMP 길이 연장 가능, 3상3선/3상4선 측정가능, 용량이 다른 CLAMP 교체 가능, 23개 메뉴화면 제공

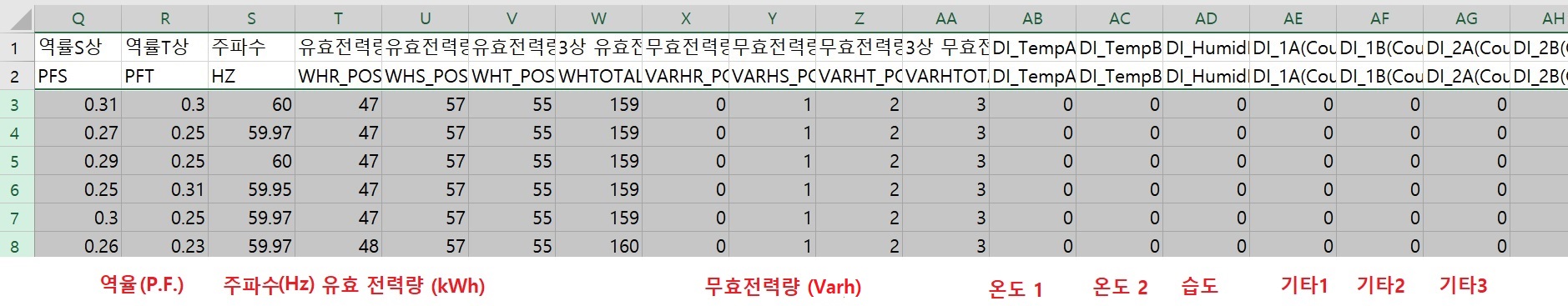

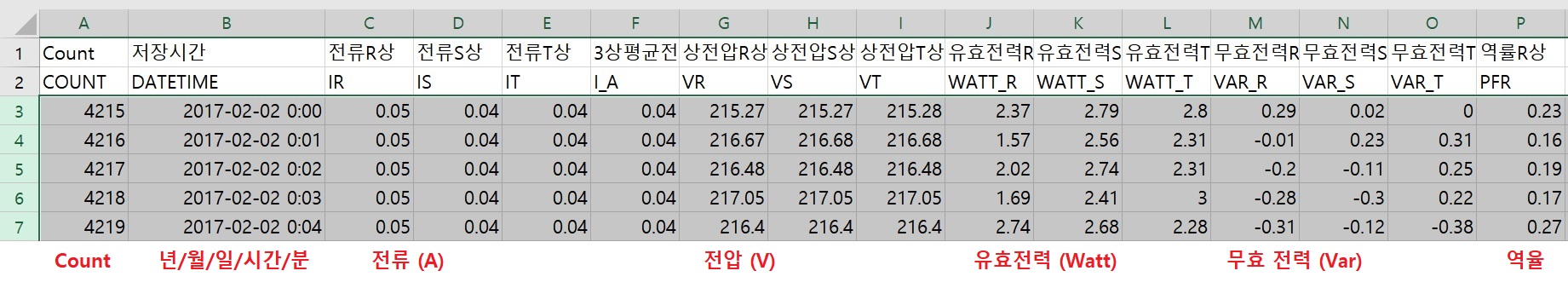

SD CARD 장착으로 15분 간격 10년 데이터 저장가능, SD CARD 저장 자료를 GRAPH로 보는 소프트웨어 제공, 365일 DATA REPORT 소프트웨어제공, 내장 FLASH 메모리에 1시간 간격 DATA 2년분 저장, LAN 혹은 WIFI로 1년간 WEB CLOUD 서비스 무료제공, SD CARD 펌웨어 UPGRADE 5년 무료 제공, 32찬넬 감시저장 소프트웨어 한시 무료 제공, 일간/주간/월간/년간 BAR GRAPH 및 TABLE 정보 제공, 비교 BAR GRAPH 제공(어제/오늘, 지난주/이번주, 전월/금월), 온습도 센서 옵션, 공기압센서 옵션


MODEL DETAILS

SEM250   SEM260    SEM270

SEM330    SEM360   SEM370   SEM375    SEM377   SEM380   SEM388

SEM450 (SEM340)   SEM460 (SEM390)   SEM480    SEM3000   SEM3300



MENU      SEM377 English Catalog    English 2   SEM377 한글 카다로그

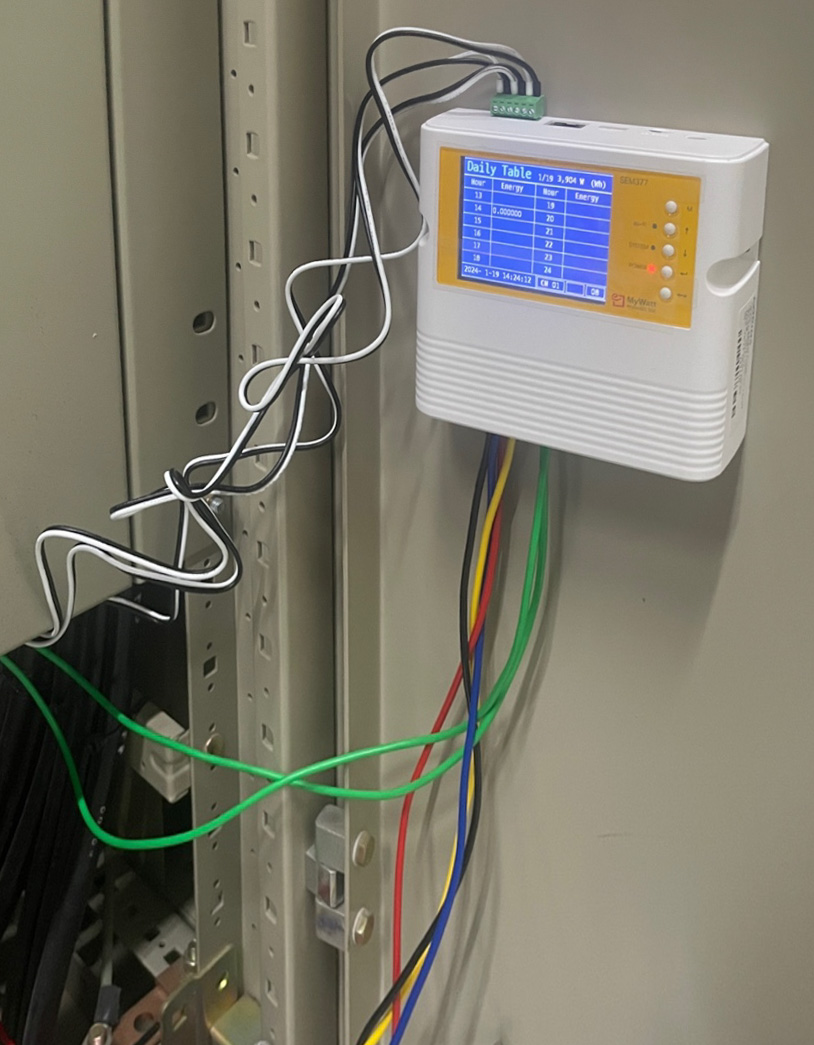

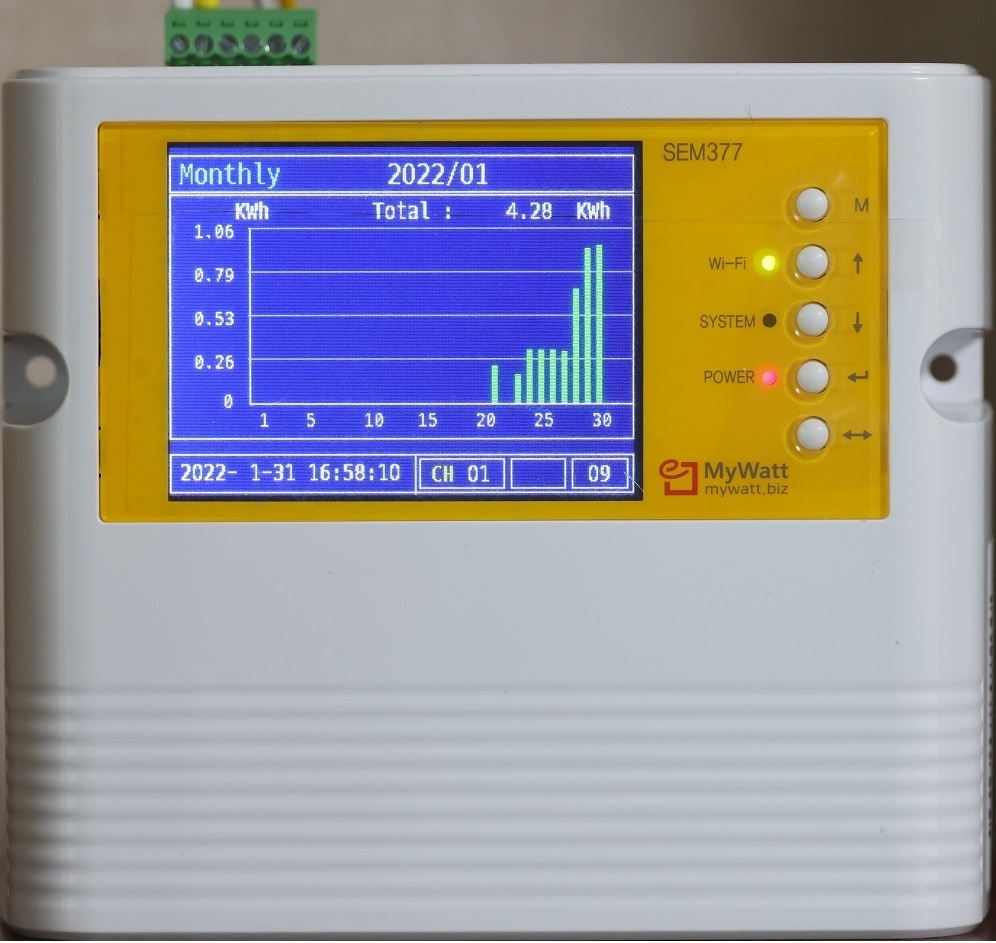

SEM377 제품 (좌측 사진)





LCD 창 각종 표시 기능





23개 MENU PAGE






ENERGY-EYE 제품 MENU 페이지 (기본 메뉴, 그래프 메뉴, 테이블 메뉴)




WIFI 사용이 안되는 지역에서 CLOUD 서비스를 하기 위하여 LTE 장비 사용 가능
(LTE 장비 1대로 계기 2개의 자료 수집 가능)




ENERGY-EYE TABLE 메뉴 (24시간 전력 표시, 31일간 전력 표시, 12개월 월별 전기 표시)






5개의 버튼 사용 방법





PIANO SW. 에서 3상3선/3상4선 선택 가능,
계기 전원 ON-OFF 혹은 RESET 가능, WIFI 설정 가능






ENERGY-EYE 제품 배선도



100A (ACCURACY: 2%) , 200A 집게형 크램프 (ACCURACY: 1%)





200A 집게형 CLAMP (20MM ID) - ACCURACY: 0.5%

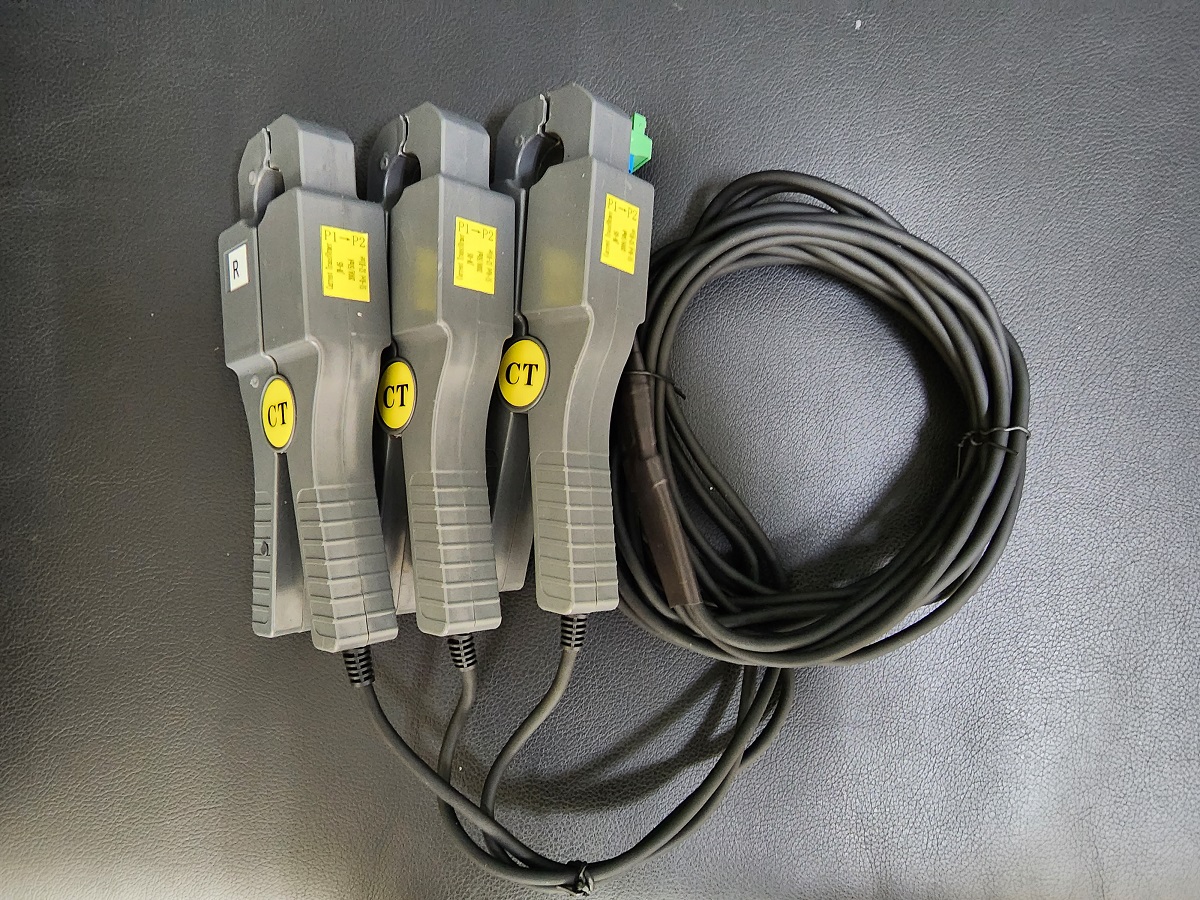

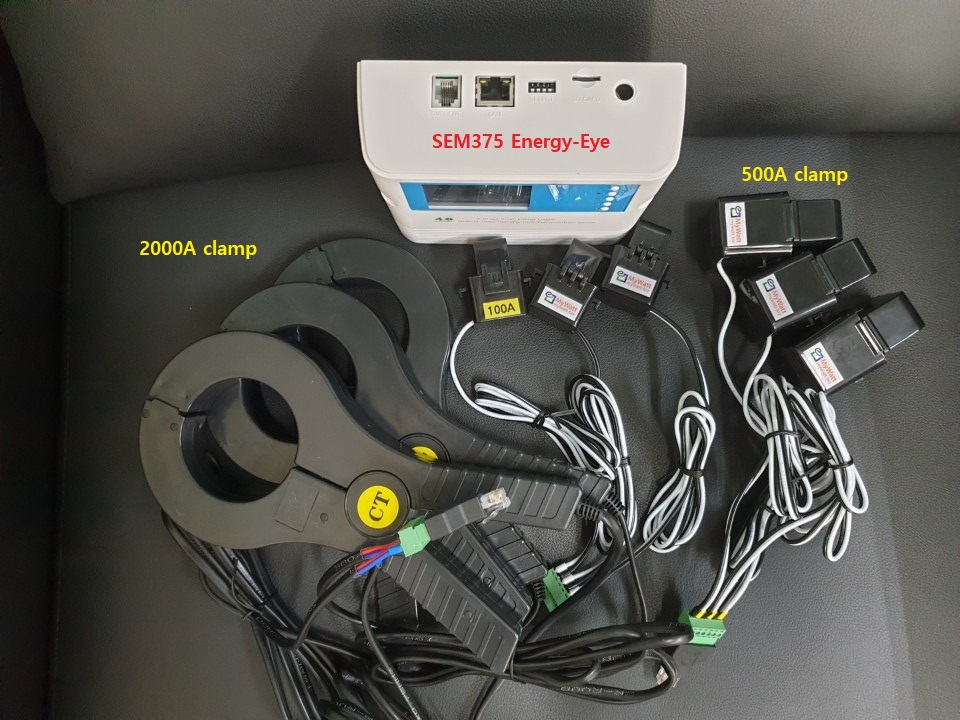

1000A 집게형 CLAMP (500A, 2000A CLAMP 도 있음)




MY5CA (전류 측정용 5-COLOR 케이블 + 악어 클립) 제공

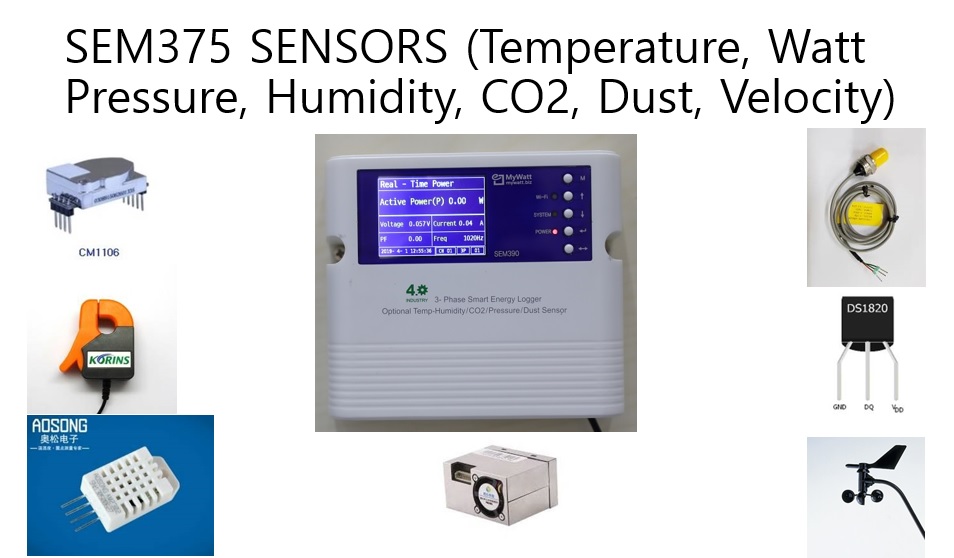

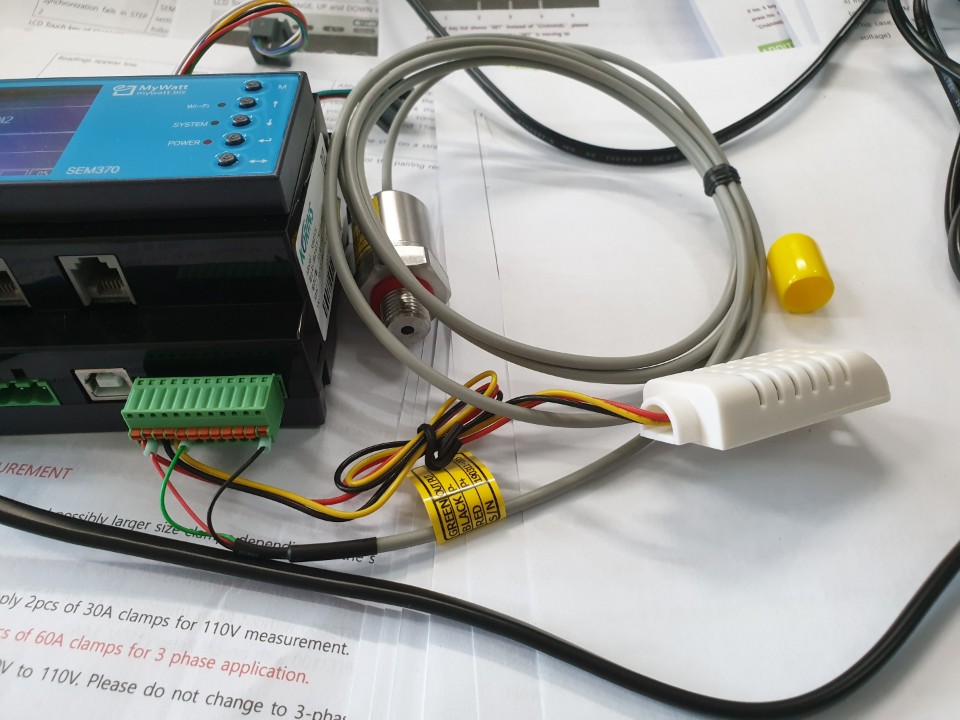

 온도 습도 압력 센서 연결 측정 항목 및 유무선 통신 기능 (SEM375 기준)

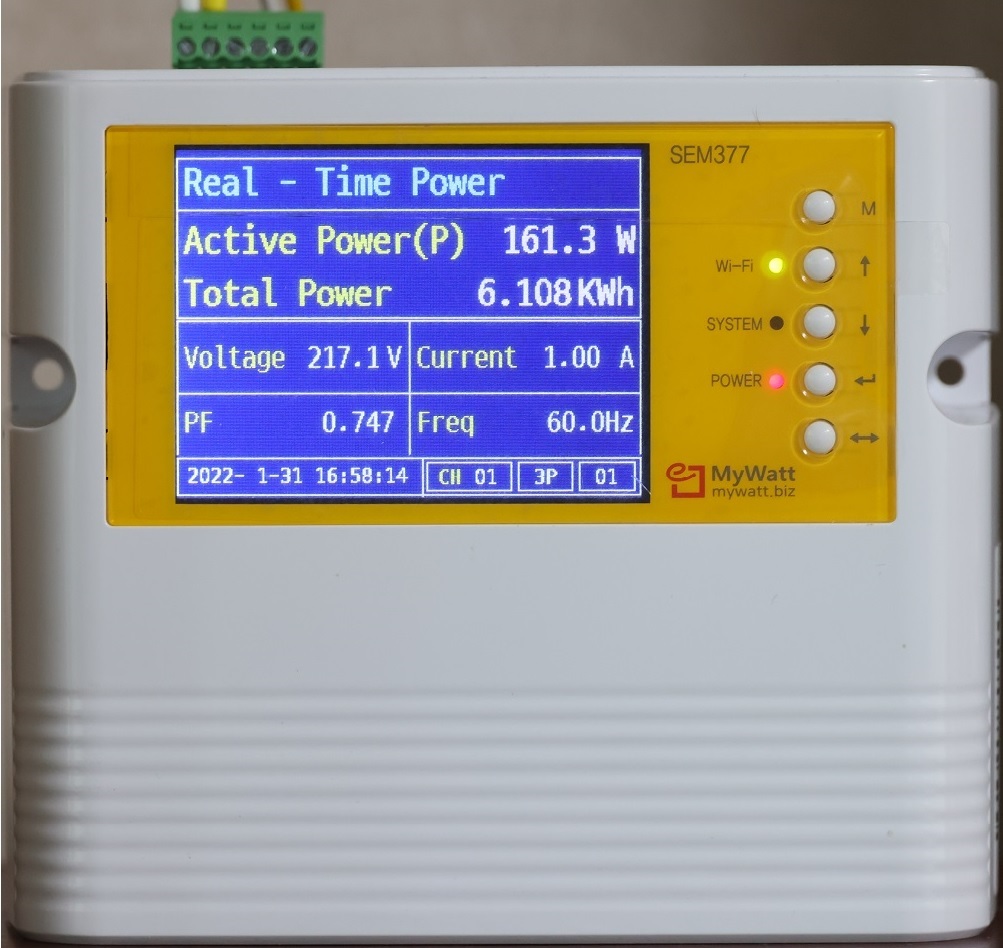

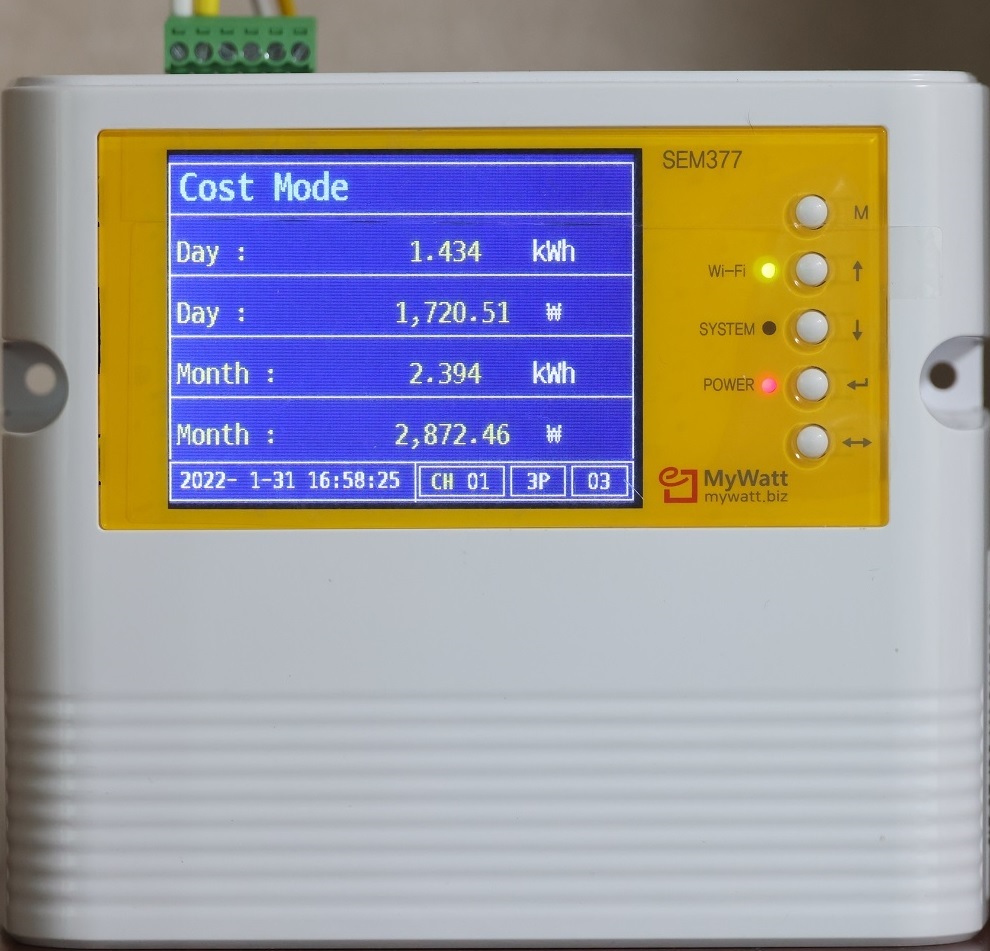

MENU1 (실시간 순시전력 및 적산전력량) MENU2 (일간 및 월간 전력사용량 및 금액)

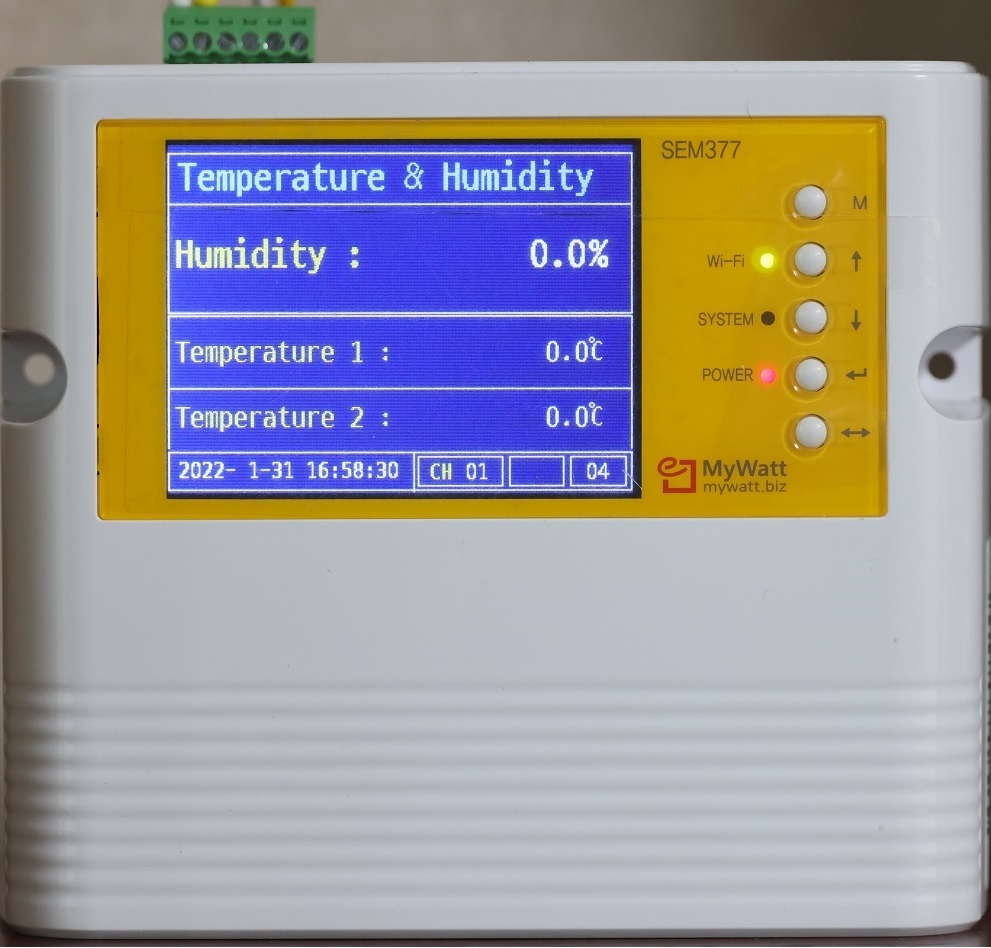

MENU3 (온습도, 온도) MENU4 (압력, 공기압)

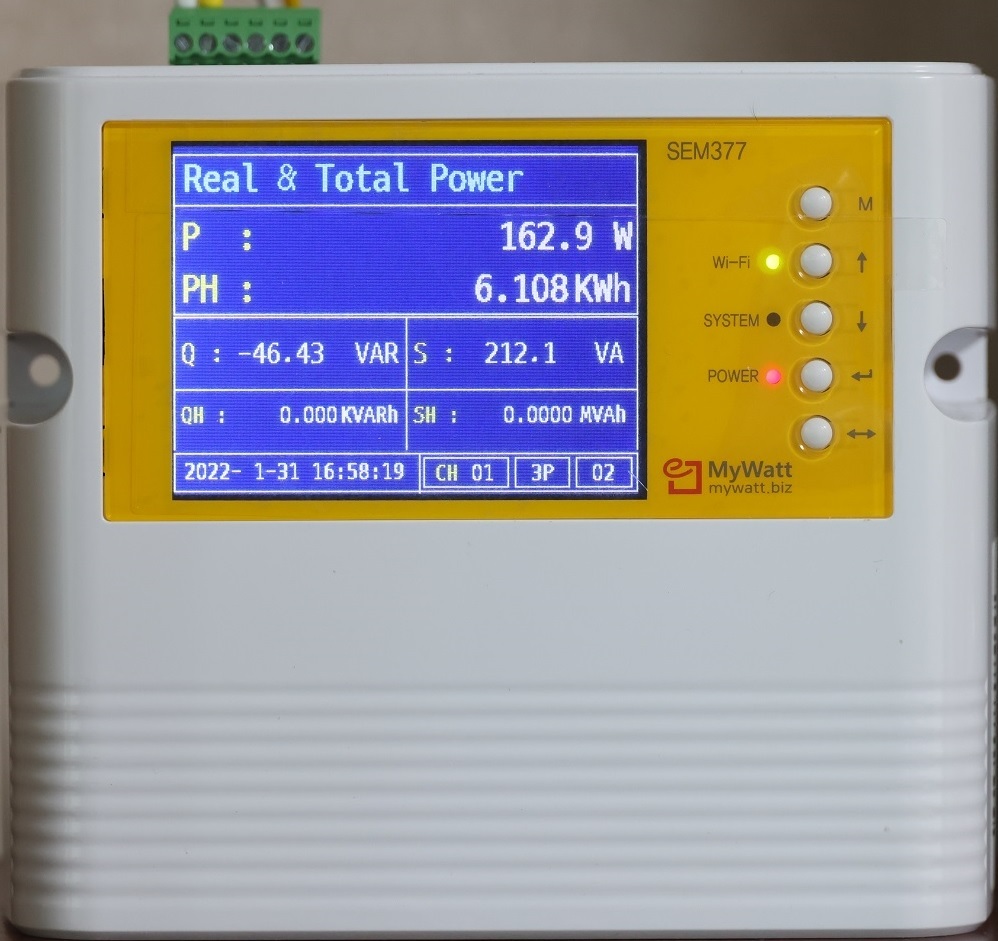

실시간 유효전력  무효전력  피상전력 일간 그래프 비교

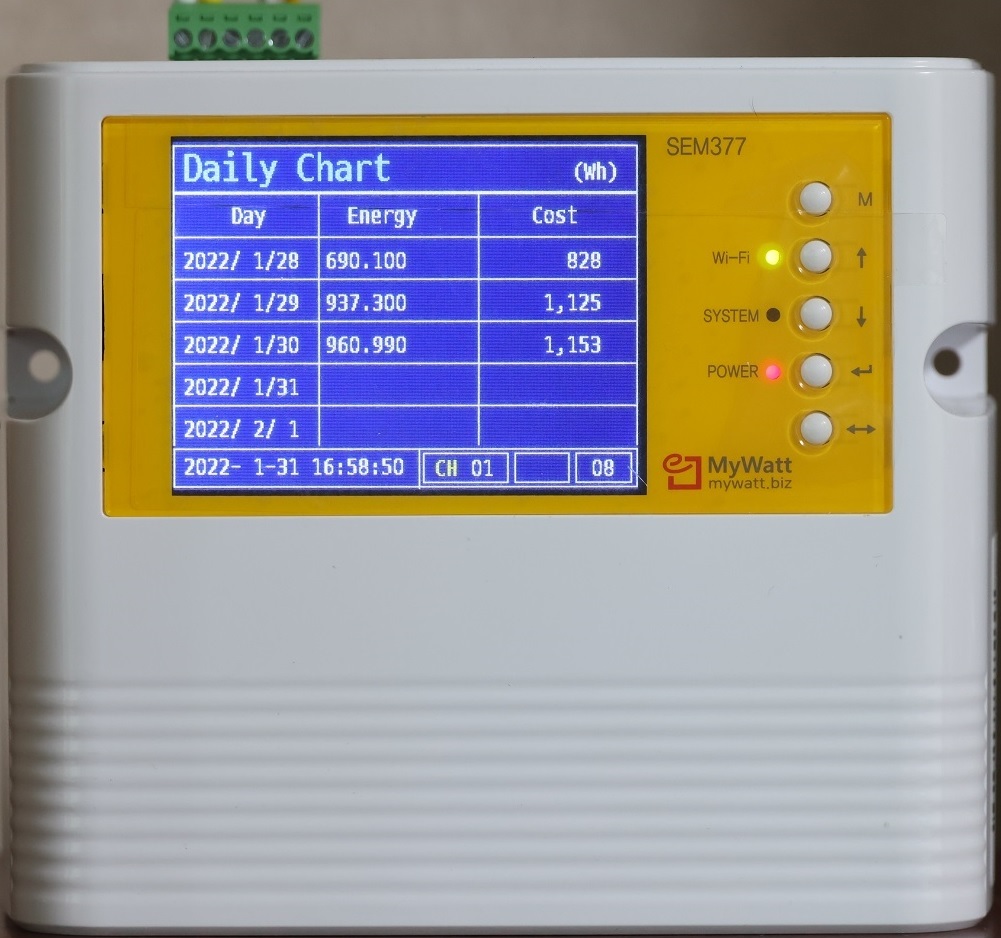

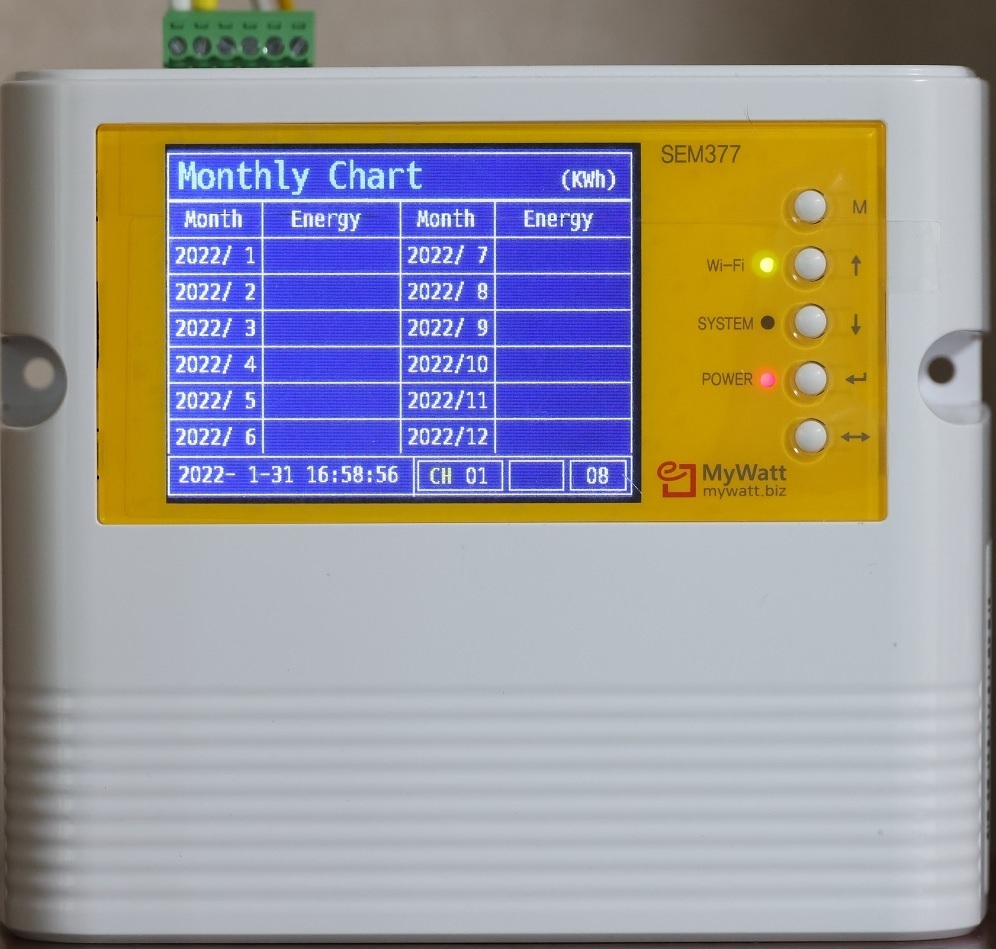

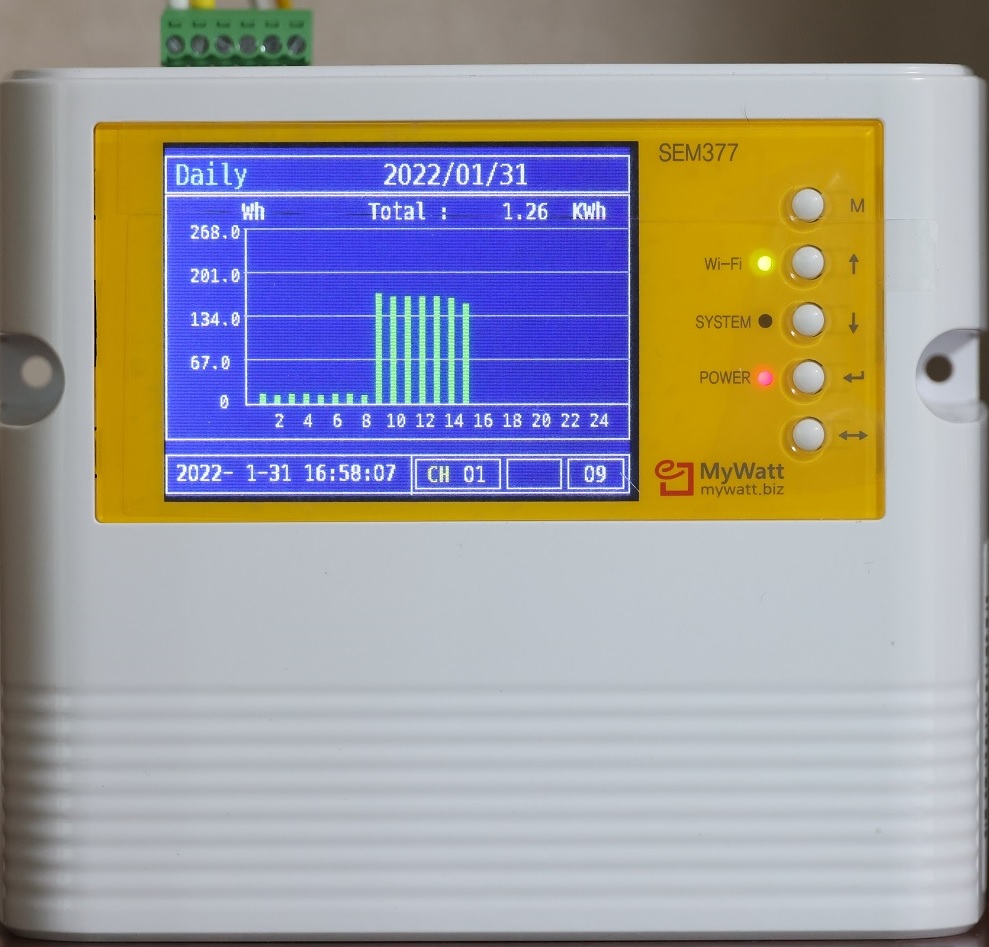

MENU5 (DAILY CHART, 일간 데이터) MENU6 (MONTHLY CHART, 월간 데이터)

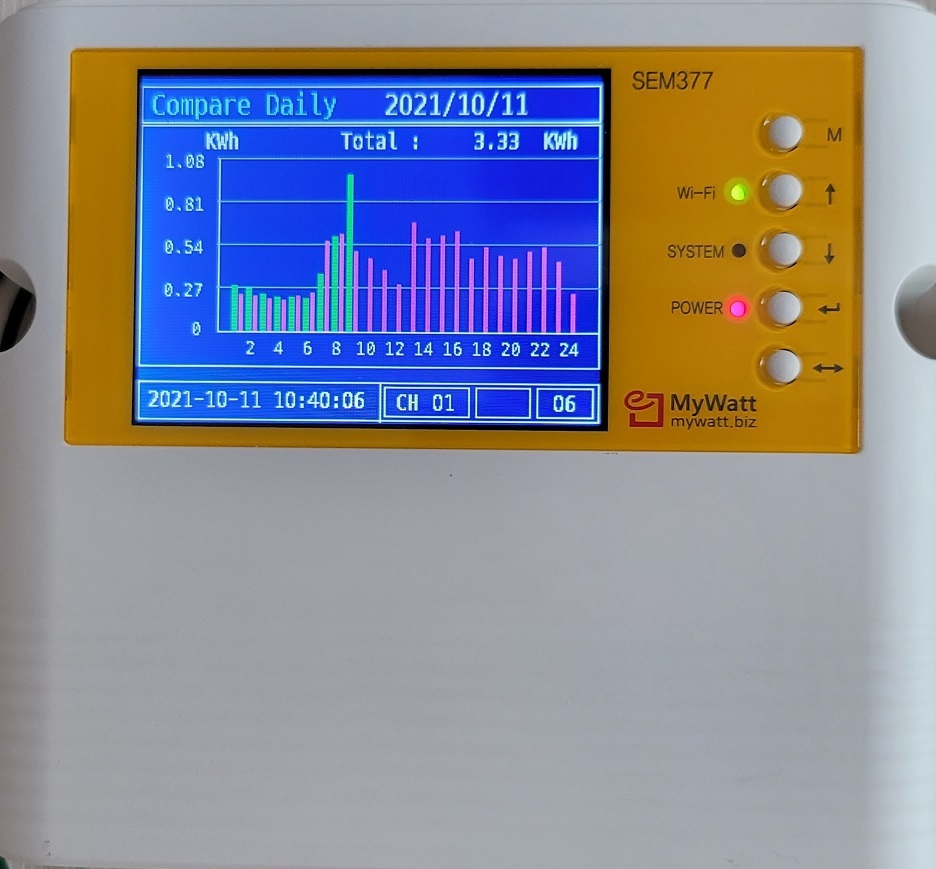

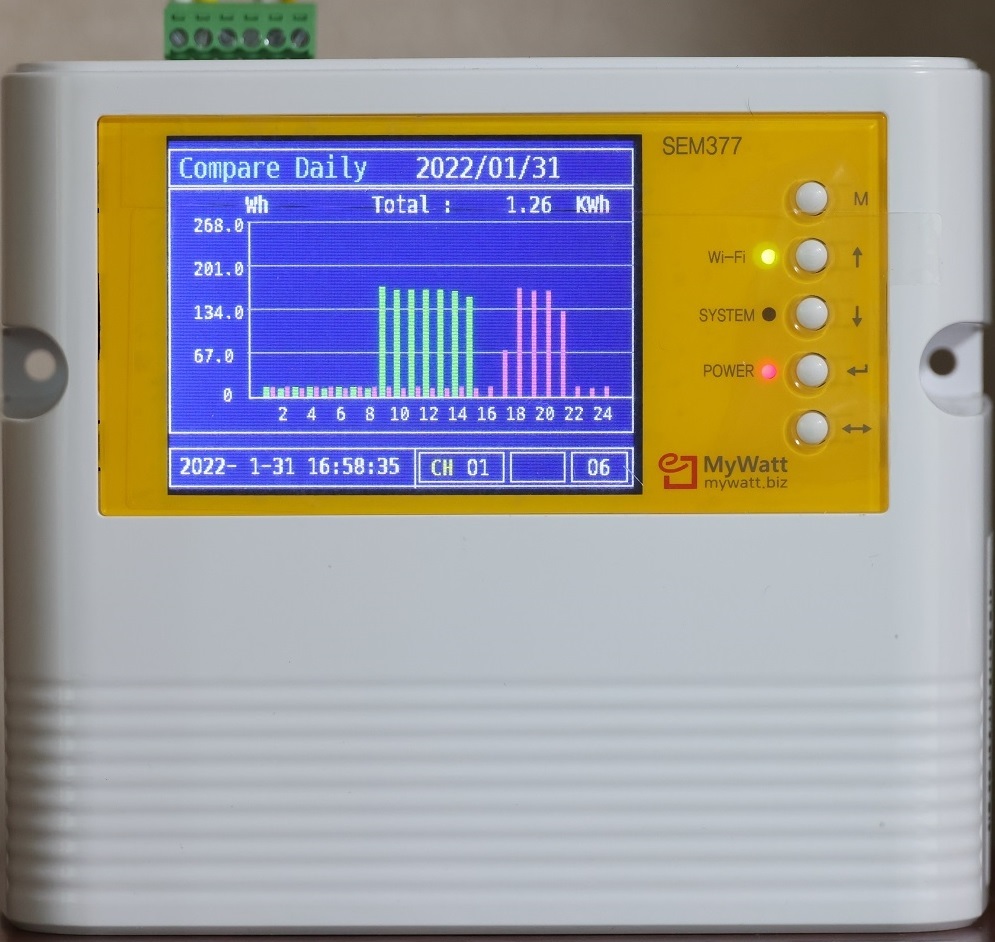

MENU7 (COMPARE YESTERDAY/TODAY,
일간 비교 그래프)

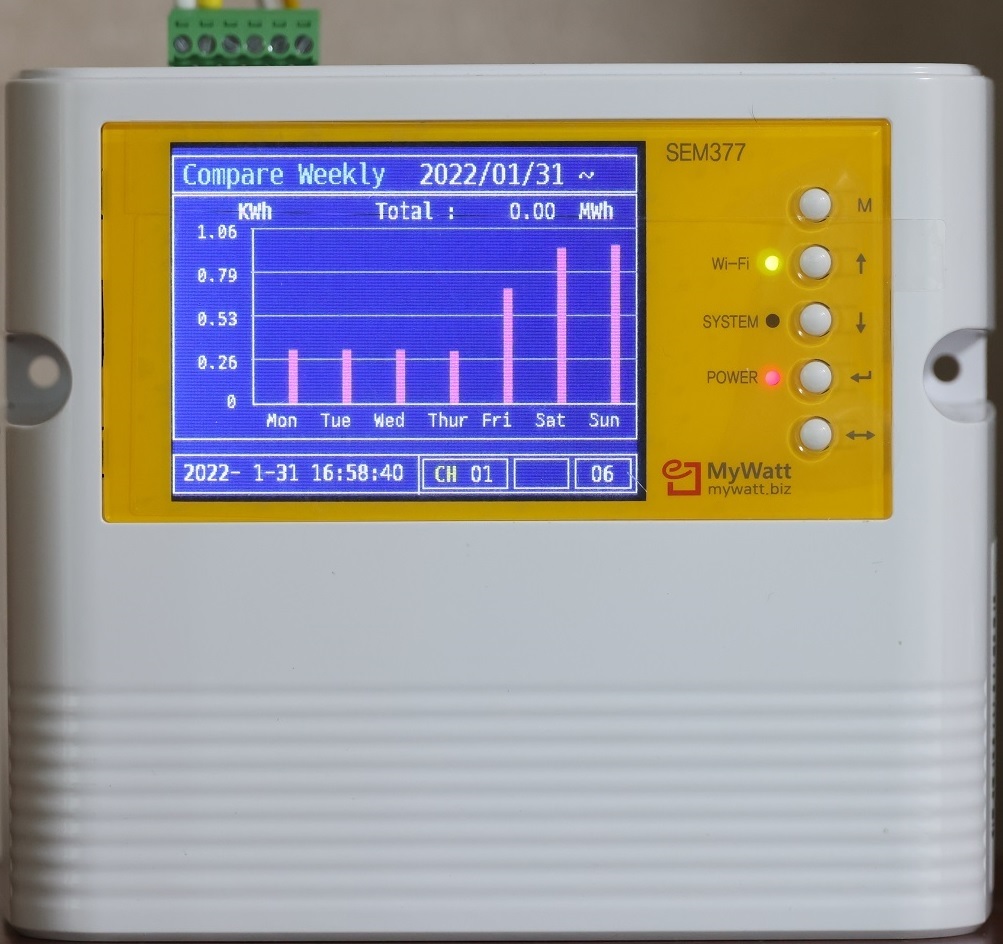

MENU8 (COMPARE LAST WEEK/THIS WEEK,
 주간 비교 그래프)


MENU9 (DAILY GRAPH, 월간 그래프) MENU10 (MONTHLY GRAPH, 월간 그래프)



MENU11 (YEARLY GRAPH, 년간 그래프) MENU12 (TIMER1, TIMER 2 타이머)

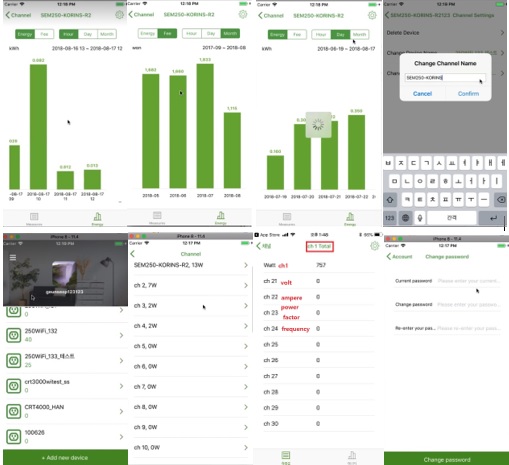

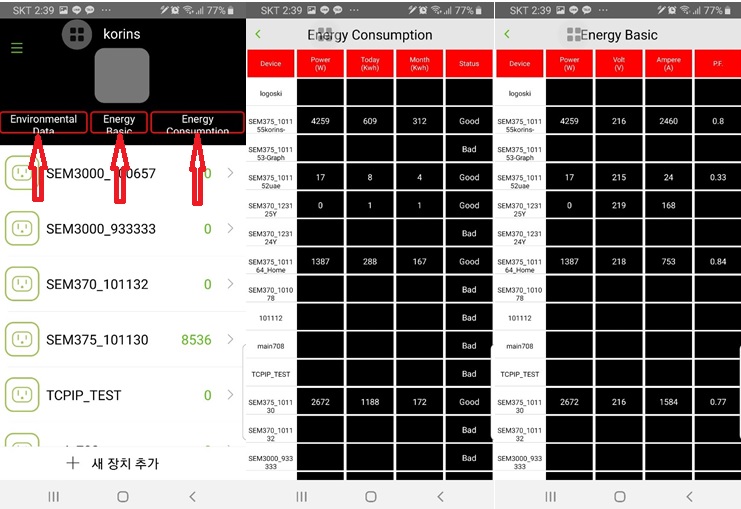

APP1 APP2

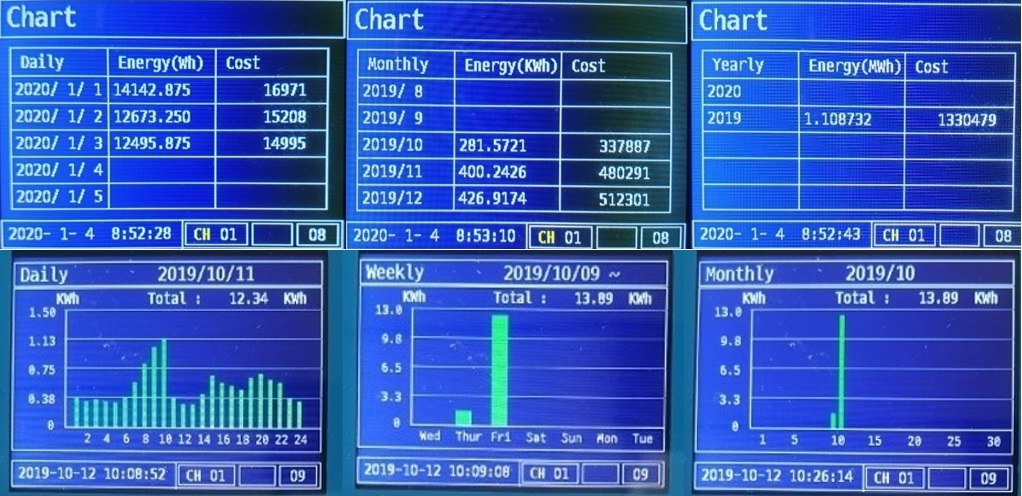

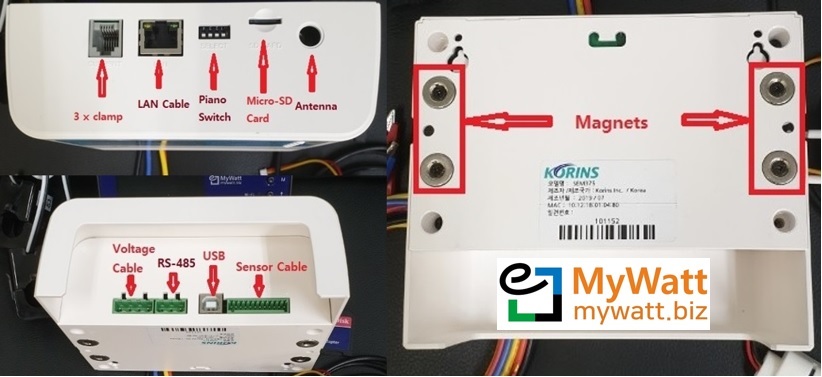

연결 커넥터 위치 및 자석부착 기능 소개  GRAPH & CHART (그래프 및 차트 표시
(일간/주간/월간/년간)


REFERENCE

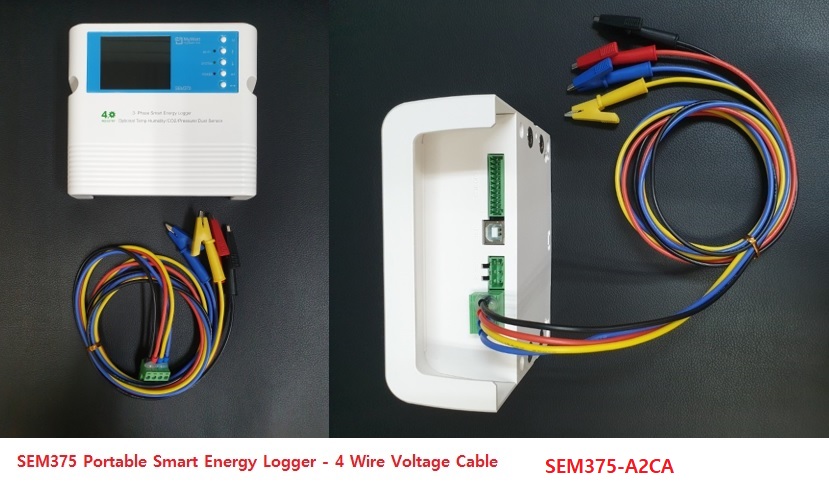

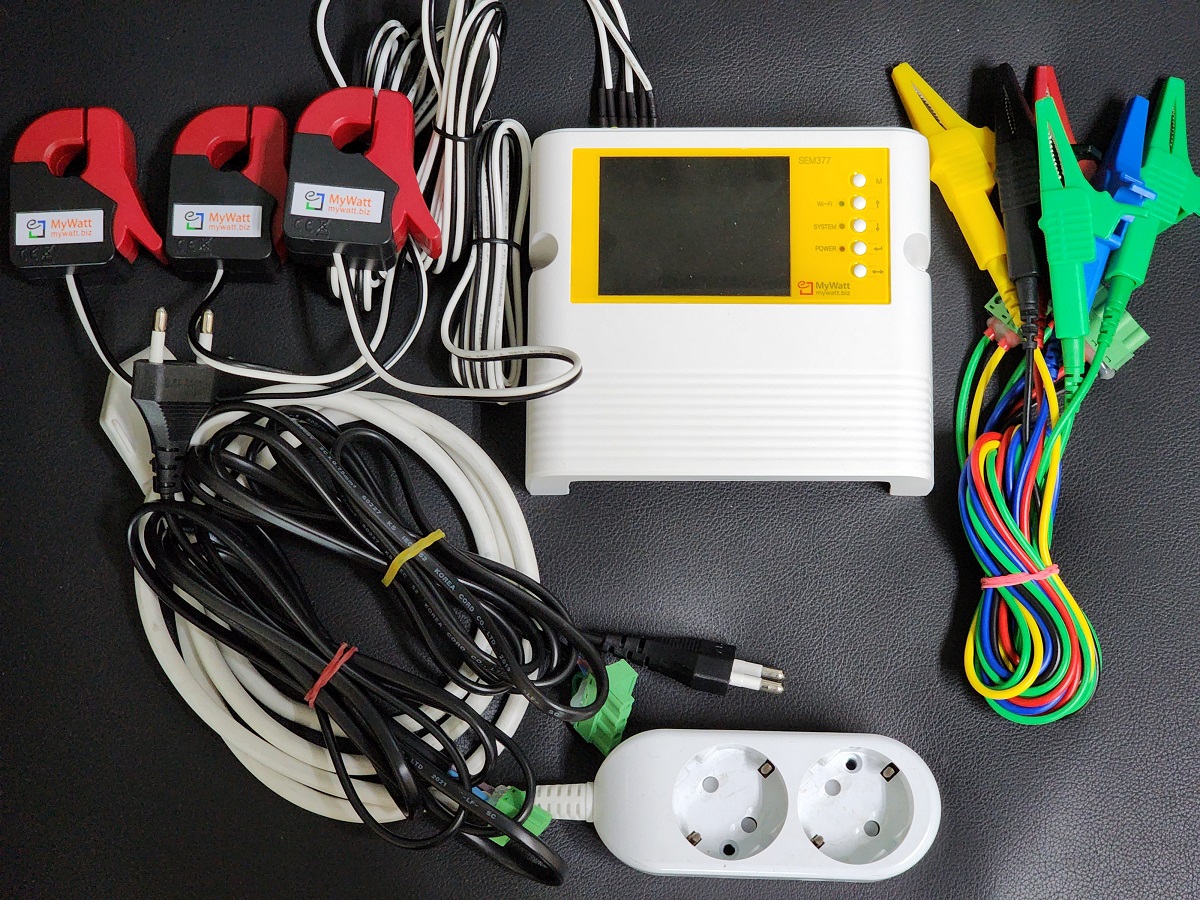

SEM375 CABLE (PORTABLE USE)

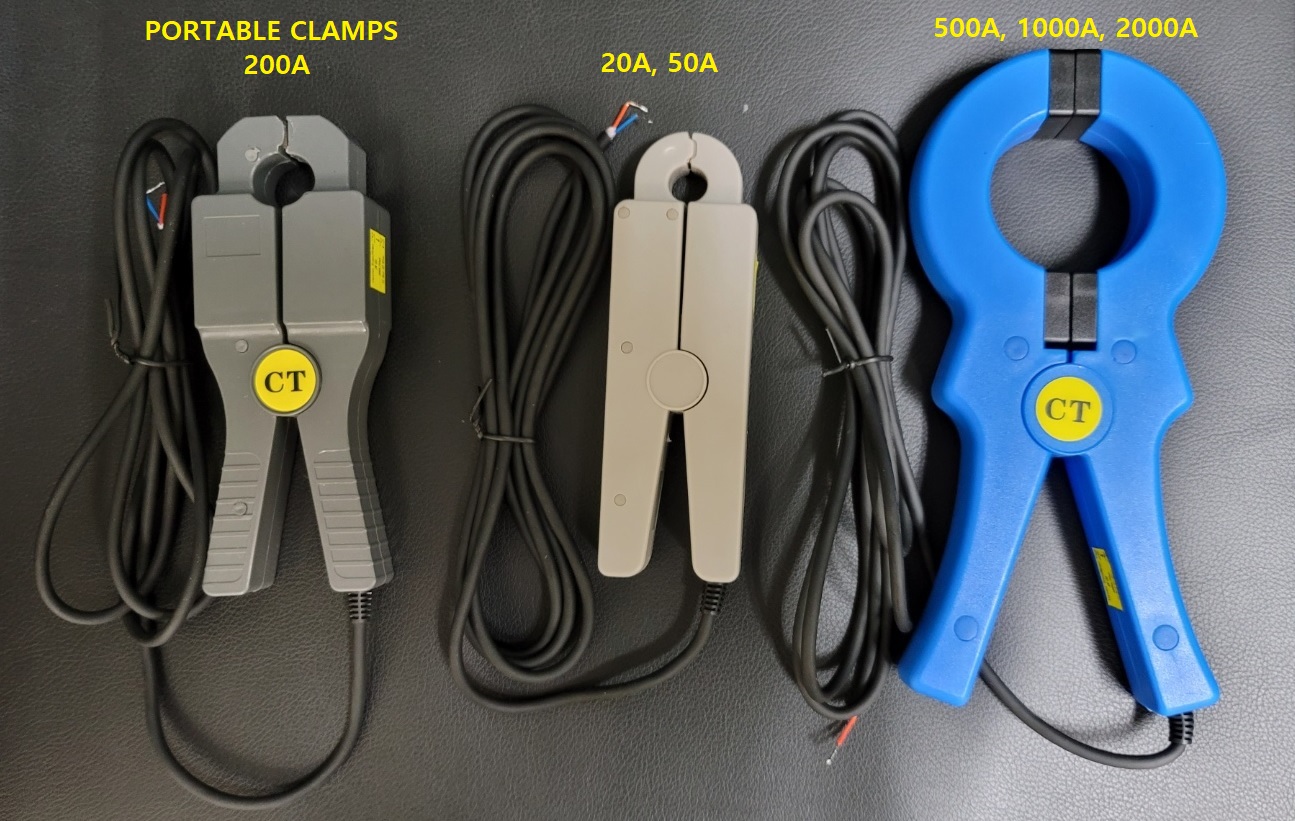

CLAMP1(PORTABLE TYPE) CLAMP2 (PERMANANT INSTALLATION TYPE)



32 찬넬 감시 저장 소프트웨어
(그래프 표시 기능 포함) : 220,000원

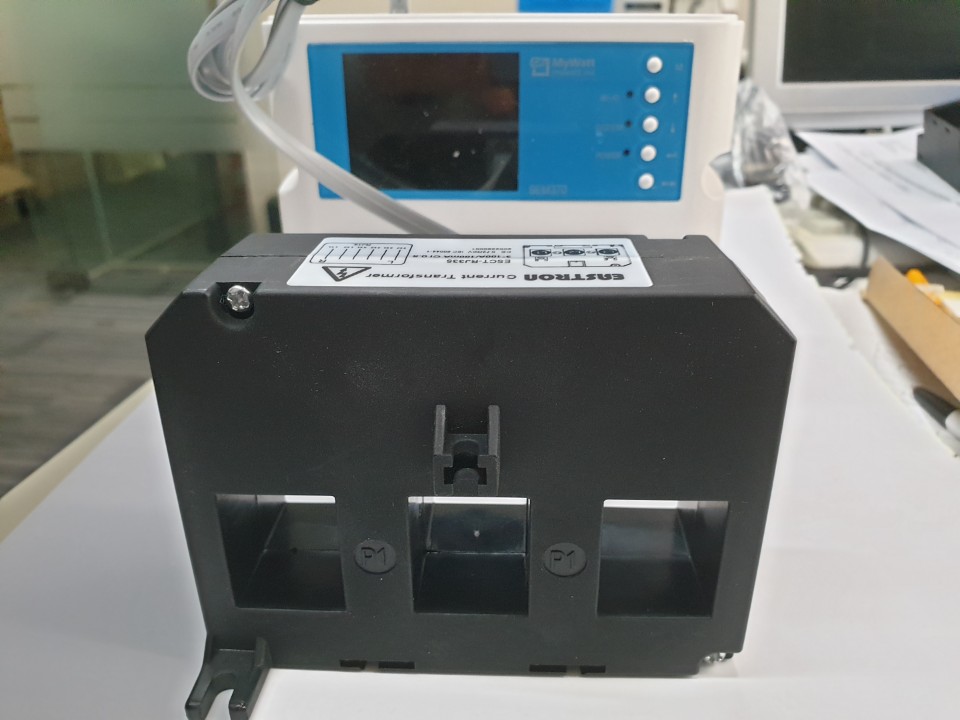

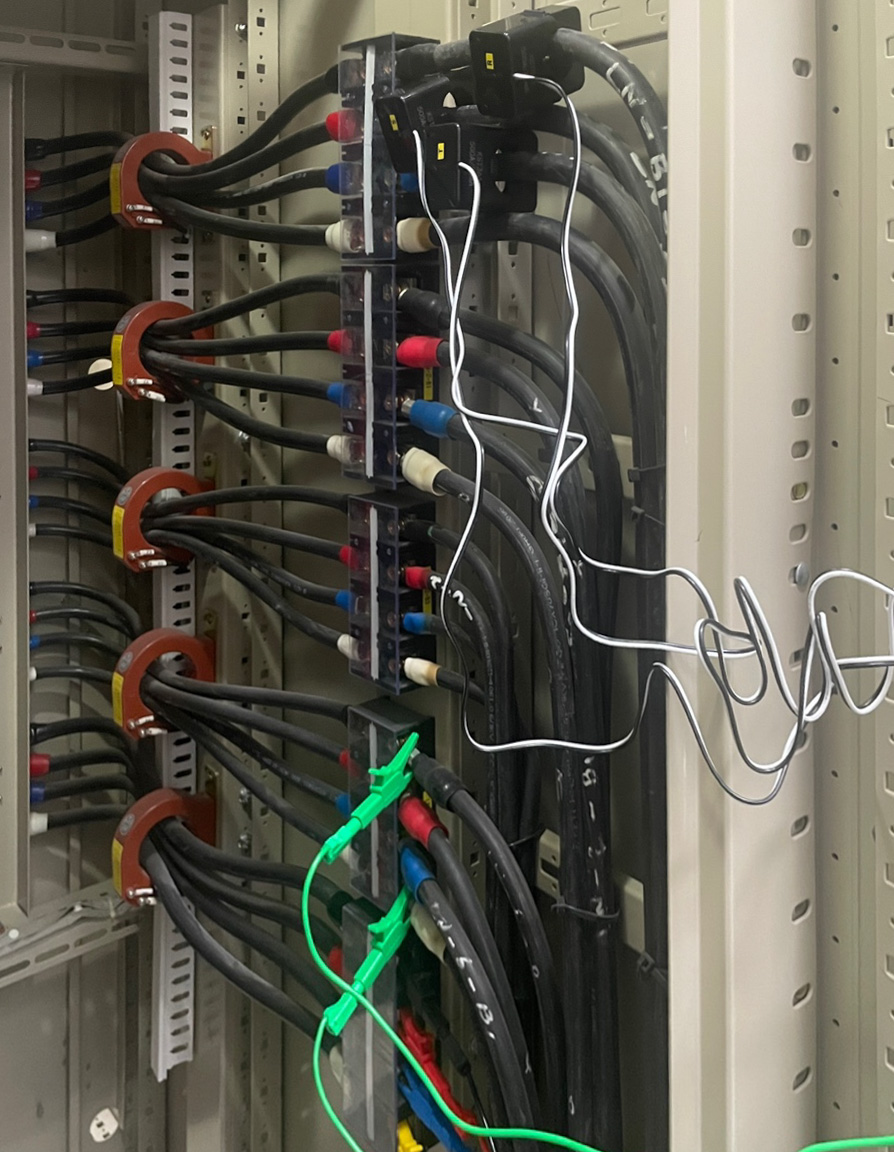

고정형 3상 전류 CLAMP 사용 가능
(100A ~ 1200A)



256 찬넬용 SCADA SOFTWARE -별매 SEM377 구성도




년간 REPORT (일별, 시간별) RS-485 DOWNLOAD









REALTIME CLOUD SERVICE





365DAY CLOUD SERVICE
