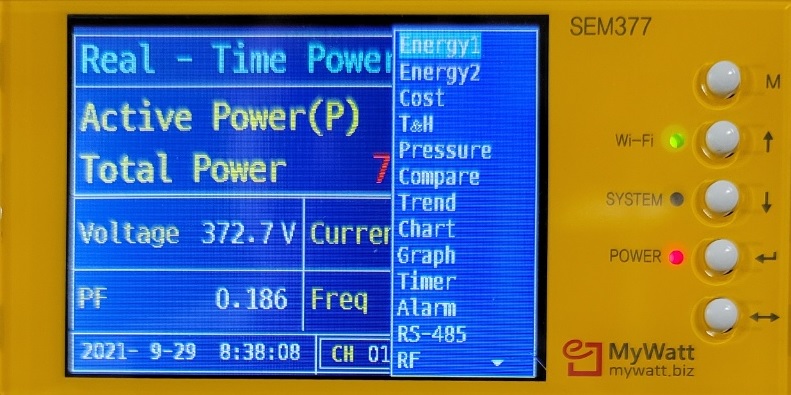

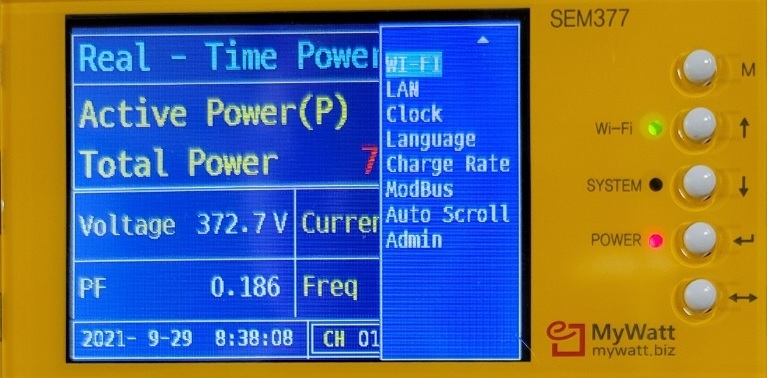

ENERGY-EYE MENU PAGE (계기의 메뉴 소개)







ENERGY1 : Active Power (P), Total Power Hour (kWh) (PH), Voltage (V), Current (A), Power Factor, Frequency (Hz)

ENERGY2 : Active Power (P), Total Power (kWh) (PH), Reactive Power (VAR) (Q), Reactive Power Hour (var) (QH), Apparent Power (KVA) (S), Apparent Power Hour (KVA) (SH)

COST : DAILY ENERGY & COST (\, $), MONTHLY ENERGY & COST (\, $)
일간 전기 사용량 및 금액, 월간 전기 사용량 및 금액

T&H : TEmperature and Humidity, Temperature 온습도 및 온도 표시
(온도 2찬넬, 습도 1찬넬)

PRESSURE : Pressure Sensor 2 Channel  압력센서 2 찬넬 (0 ~ 10 bar)

COMPARE : Yesterday/Today, Last Week/This Week, Last Month/This Month
비교 그래프 (어제/오늘, 지난주/금주, 전월/금월

LOST ENERGY : Daily Lost Energy & Weekly Lost Energy
(주중 및 주말 낭비되는 에너지 설정 및 표시)

CHART (TABLE) : Day/Month/Year Table display  테이블 표시 (일/주/월/년)

GRAPH : Day/Week/Month/Year Table display  그래프 표시 (일/주/월/년)

TIMER : Timer1 (Period Timer) Timer 2 (Hour Timer)  기간별 타이머,  시간설정 타이머

ALARM : High/Low Alarm Level Setting and 3.3V Output (15 minute)
경보 설정 (고/저) 및 15분 경보 출력

RS-485 : Baudrate & Device ID (속도 설정 및 장비 번호 설정 사이트

RF : RF ID Selection (RF 통신 기능이 있는 장비의 찬넬 번호 선택)

WIFI : WIFI Setting (WIFI 접속을 시작하는 준비 사이트)

LAN : IP, Subnet, Gateway (각종 주소 표시)

CLOCK : Clock Setting (년/월/일/시/분  설정)

LANGAGE : Langage Selection

CHARGE RATE : Money Selection (\/$/Yen) & kWh Cost Setting per Hour
(전기 요금 단가 설정 및 통화 단위 설정)

AUTO SCROLL : 12 Channel Auto Scroll selection
(12개 까지 자동 메뉴 화면 선택)  3초/5초/8초 선택 가능

ADMIN : Administrator Site, Password Change, CT/PT Ratio Change ,
3 Phase 4 Line/3Phase 3 Line Selection  (암호 입력 하면 CT/PT 비율 변경 가능)


동영상
https://www.youtube.com/watch?v=2T_r7JARmI8


1) 실시간 측정 모드: REALTIME MODE
(유효전력, 적산전력량, 전압, 전류, 역율, 주파수, 일자, 찬넬번호, 각상별전력선택)





2. COST MODE  (일간 실시간 전기 사용량/전기 요금,  월간 사용량/전기 요금)
1초 간격으로 수정됨





3) GRAPH MODE (일간/주간/월간/년간) 그래프 표시 (우측 상단 : 누적량 표시)





4) TABLE MODE: 1일동안  매 시간별 전기 사용량 (Wh), 상단 우측은 실시간 전기 사용량 (W)





5) 1개월 동안 매일 전기 사용량(Wh), 상단 우측은 실시간 전기 사용량(W)





6) 1년 동안 매월 전기 사용량(KWh), 상단 우측은 실시간 전기 사용량(W)





7) RS-485통신으로 1년동안의 1시간 간격 자료 수집 KORINS-POWER 소프트웨어 제공
(200,000원, 한시적 무료 제공)



8) LOST ENERGY (낭비된 에너지 계기 및 CLOUD 표시)
주중 주말 구분



9) CLAMP 연결 방향 오류시 ERROR 표시 기능
L1 CLAMP (R상)가 연결 방향 오류이니 180도 돌려 연결하라는 표시임





10) 온습도 센서, CO2 센서 연결 가능





11) 일자별 월별 비교 그래프 제공





12) 타이머 MENU: 시간설정하여 해당 기간의 전력 사용량 계산
(일일간, 일주간, 일개월간 전기 사용량 계산)





13) ALARM MODE: 설정량 이상의 과다 전기 사용시 경보 출력 기능





14) 10개 메뉴 3초 간격 스케닝 모드 제공




15) SD CARD 자료 저장 (15분 간격으로 20년간 자료 저장 가능)







16) 32찬넬 실시간 모니터링 및 GRAPH 표시 소프트웨어 (옵션)





17) WEB CLOUD 서비스: GRAPH 및 30찬넬 정보 서비스 (옵션)




17-1) 계기와 CLOUD 자료 일치





17-2) 30찬넬 CLOUD 서비스
일간 GRAPH, 월간 GRAPH, 30찬넬 DATA SHEET 제공 7



18) WEB CLOUD RALTIME 자료 (년/월/일/시간) 실시간 제공 (옵션)
(50개의 장비를 1페이지에서 관리 가능)





19) WEB CLOUD "365-DAY" 장비 데이터 DOWNLOAD 서비스 (옵션)
(필요시에만 인터넷에 연결하여 3개월에 1회 또는 년 1회 전체 자료 수집 가능합니다)


ENERGY-EYE 제품은 세계 최초로  계기에 2년간 저장된 자료를 언제든지 한번에 인터넷으로 이동이 가능하여 (년/월/일/시간)별 전기 사용량을 실시간으로 인터넷에서 검색 및 저장이 가능합니다.
따라서 관리자는 현장 접근이 불필요 합니다.  또한 인터넷이 불안정한 현장에서도 완벽한 자료 수집이 가능 합니다.



서버가 다운되어도 수동으로 전체 자료 복구가 가능 합니다

 GROUP 별로 1페이지에서 자료 관리가 가능 합니다

ID별 년간 1시간 간격 EXCEL 파일 수집이 가능 합니다
